کابل VGA{0}}

تلویزیون دیجیتال-CBLE، ماهواره، و پخش زمینی.
فیلم‌های دیجیتال{0}DVD.
نمایشگرهای دیجیتال-پلاسما، ال سی دی، DLP، LCOS.
4. تعامل دیجیتال-PVR، MHP، OCAP.
پخش‌کننده‌های VHS.
پشتیبانی از وضوح 800x600 (SVGA)، 1024x768 (XGA)، 1600x1200
(UXGA)، 1080p (Full HD)، 1920x1200 (WUXGA) و برای نمایشگرهای LCD و LED با وضوح بالا.
بسته بندی: کیسه پلی اتیلن؛ سفارشی: OEM ODM. توانایی تامین: 100000 قطعه/قطعه در ماه.

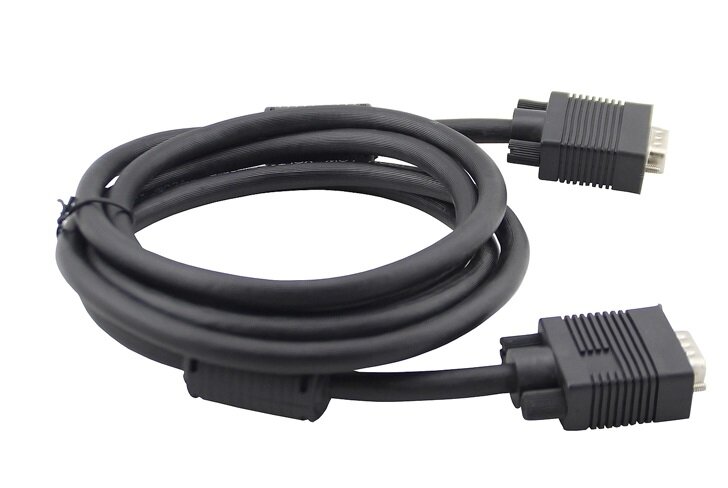

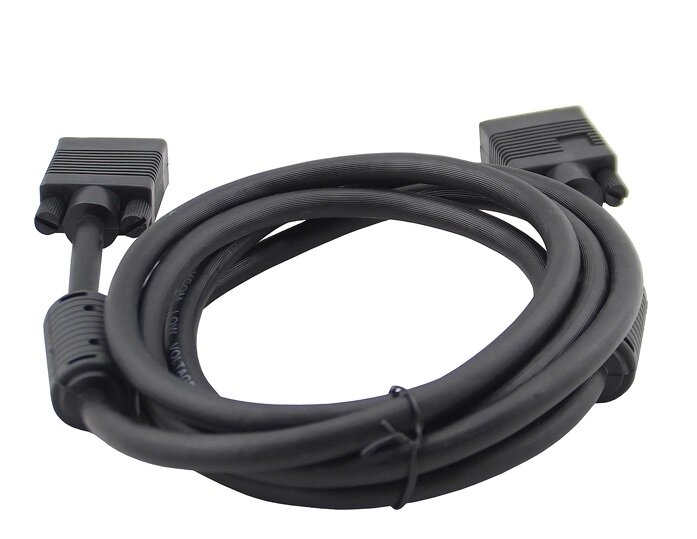

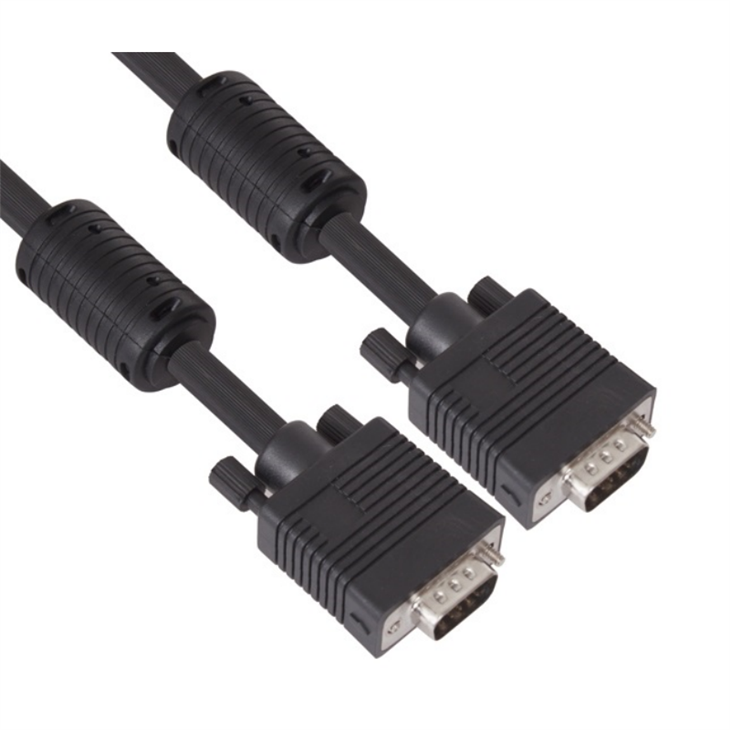

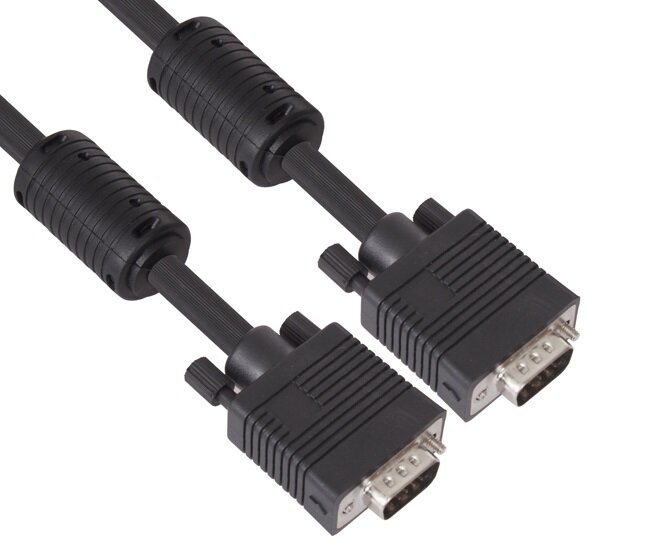

کابل HD7001A VGA{1}} یک کابل سیگنال آنالوگ با کارایی بالا- است که به طور ویژه برای کاربران حرفه ای طراحی شده است که به دنبال کیفیت عالی انتقال ویدیو هستند. چه یک خریدار OEM باشید که به دنبال یکپارچه‌سازی اجزای قابل اعتماد است، چه یک نماینده برند آفلاین که خطوط تولید صوتی-با کیفیت بالا را گسترش می‌دهد، یا یک پروژه سیم‌کشی مهندسی که نیاز به اتصالات ویدیویی پایدار و طولانی{6} دارد، این کابل VGA می‌تواند الزامات سخت‌گیرانه شما را برآورده کند و از انتقال واضح، پایدار و کارآمد سیگنال‌های ویدیویی اطمینان حاصل کند.

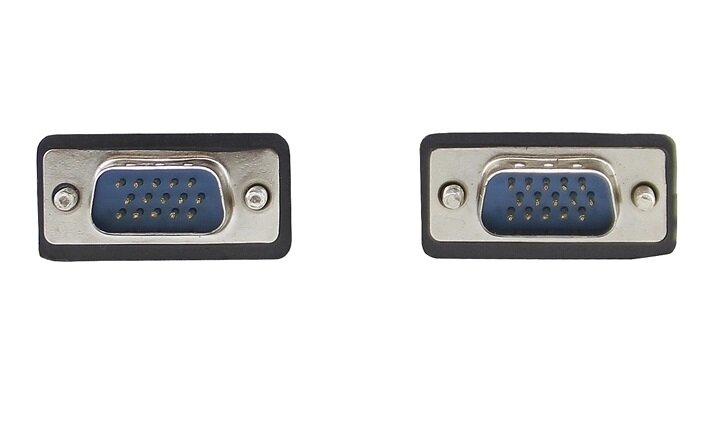

HD7001A یک کابل انتقال ویدیوی آنالوگ{1}با کارایی بالا است که با رابط VGA15 پین نری-به{4}}نر (VGA15P M TO M) طراحی شده است. ساختار اصلی آن از یک طرح اصلی 3+9 استفاده می کند. یعنی از 3 خط سیگنال کواکسیال برای انتقال سیگنال‌های ویدئویی آنالوگ RGB و سیگنال‌های همگام‌سازی خط، و 9 خط سیگنال برای انتقال سیگنال‌های داده DDC (کانال داده‌های نمایش) و ایجاد زمین و محافظ اضافی استفاده می‌شود، در نتیجه به تداخل ضد انتقال سیگنال پایدارتر و قوی‌تر می‌رسد.

در همین حال، HD7001A یک فرآیند قالب‌گیری تزریقی یک‌رنگی-یک تکه- را اتخاذ می‌کند که نه تنها ظاهری محکم و بادوام به اتصالات کابل می‌دهد، بلکه به طور مؤثر از اتصالات لحیم کاری داخلی محافظت می‌کند، استحکام ساختاری کلی را افزایش می‌دهد و با اتصالات مکرر و استفاده طولانی‌مدت از پریز سازگار می‌شود. کانکتورهای نیکل اندود شده، هدایت الکتریکی عالی و مقاومت در برابر اکسیداسیون را تضمین می کنند، به طور موثر مقاومت تماس را کاهش می دهند و تلفات انتقال سیگنال را تضمین می کنند. رسانا از مس آزاد-اکسیژن با خلوص بالا- ساخته شده است و با یک لایه عایق پلی اتیلن با چگالی بالا ترکیب شده است و یک پایه عملکرد الکتریکی عالی برای انتقال سیگنال ارائه می‌کند. طراحی محافظ چندگانه تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) را تا حد زیادی به حداقل می رساند و از خلوص سیگنال ویدیویی اطمینان می یابد.

HD7001A دو گزینه گیج سیم را ارائه می دهد: AWG26/28/30 و دو مشخصات قطر بیرونی: 7.3 میلی متر و 8.0 میلی متر. طول را می توان به طور انعطاف پذیر از 1 متر تا 50 متر (3-163FT) با توجه به نیازهای واقعی سفارشی کرد. لایه بیرونی کابل از مواد پی وی سی با رنگ استاندارد مشکی (سیاه) ساخته شده است و با توجه به نیازهای OEM می توان گزینه های رنگ دیگری را نیز ارائه داد.

1. 3+9 ساختار هسته: 3 کابل سیگنال کواکسیال (RGB+ سنکرون) +9 کابل سیگنال بدون محافظ (یا سیم های نازک)، در مقایسه با کابل های سیگنال کواکسیال VGA3+63 (همگام RGB+) +6 کابل سیگنال بدون محافظ (یا سیم های نازک)

2. 3+9 پشتیبانی از سیگنال DDC: استانداردهای DDC1/DDC2B را کاملاً پشتیبانی می‌کند. در بین 9 سیم، خطوط سیگنال کامل SDA (داده)، SCL (ساعت) و همچنین سیم های زمین کافی و سیم های یدکی وجود دارد که ارتباط صاف بین نمایشگر و میزبان را تضمین می کند و به تشخیص اطلاعات صفحه نمایش، PnP و تنظیم خودکار بهترین وضوح را می دهد. پشتیبانی قسمت 3+6 را مقایسه کنید یا پشتیبانی از سیگنال های DDC را ساده کنید. شش سیم ممکن است فقط حاوی ابتدایی ترین SDA و SCL باشند یا از سیم های اتصال زمین کمتری استفاده کنند. در برخی از طرح های ساده شده، برخی از هسته های سیم DDC ممکن است حذف شوند یا با سیم های زمین دیگر ترکیب شوند. این ممکن است باعث شود نمایشگر به درستی توسط میزبان تشخیص داده نشود یا اطلاعات EDID خوانده نشود و در نتیجه بر جلوه نمایش و تجربه کاربر تأثیر بگذارد.

3. 3+9 محافظ و ضد تداخل-: عموماً طراحی کامل‌تر است. 9 سیم نقاط مرجع زمین و محافظ بیشتری را فراهم می کنند. در ترکیب با یک محافظ کلی خوب، توانایی ضد تداخل قوی‌تر است و انتقال سیگنال پایدارتر است. به خصوص در فواصل متوسط ​​و طولانی و محیط های پیچیده الکترومغناطیسی، مزایا مشهود است. در مقایسه با طراحی محافظ 3+6، ممکن است نسبتاً ساده شده باشد. شش سیم کمک به زمین و محافظ کمتری ارائه می‌کنند و توانایی کلی ضد تداخل معمولاً ضعیف‌تر از ساختار 3+9 است. در محیط‌های پیچیده یا انتقال مسافت طولانی، پایداری سیگنال ممکن است کاهش یابد.

4. 3+9 فاصله انتقال و پایداری: به دلیل سیم هسته کاملتر و محافظ بهتر، در زیر همان سیم گیج، معمولاً فاصله انتقال طولانی تری را پشتیبانی می کند و کیفیت سیگنال پایدارتر است، تصویر واضح تر است و احتمال کمتری دارد که پدیده های تداخلی مانند امواج آب و دانه های برف داشته باشد. در مقایسه با 3+6، فاصله انتقال نسبتاً محدود است. هنگامی که بیش از حد طولانی است یا تداخل محیطی قابل توجهی وجود دارد، تضعیف سیگنال، اعوجاج یا تداخل احتمال بیشتری دارد.

5. 3+9 سناریوهای هزینه و کاربرد: هزینه نسبتاً زیاد است. عمدتاً در برنامه های حرفه ای، سیم کشی مهندسی، سناریوهایی با نیازهای بالا برای کیفیت و پایداری سیگنال، و همچنین اتصالات تجهیزاتی که به عملکردهای DDC کامل نیاز دارند، هدف قرار می گیرد. در مقایسه با 3+6، هزینه نسبتاً پایین‌تری دارد و عمدتاً برای اتصال‌های موقت از راه دور کوتاه یا دستگاه‌های مقرون به صرفه با نیازهای پایین برای کیفیت نمایش، مانند برخی از پروژکتورهای اولیه و مانیتورهای پایین- استفاده می‌شود. برای دستگاه های مدرنی که برای دستیابی به بهترین جلوه نمایش به ارتباط DDC کامل نیاز دارند، کابل های 3+6 ممکن است کافی نباشند.

1. سوال: کابل HD7001A VGA{2}} عمدتاً در کدام دستگاه ها و سناریوها قابل استفاده است؟

پاسخ: HD7001A به طور گسترده برای دستگاه هایی که برای انتقال سیگنال ویدئویی آنالوگ نیاز به رابط VGA دارند، مانند

میزبان کامپیوتر (PC) به مانیتور و پروژکتور متصل است.

کابل کشی مهندسی: نصب ثابت در اتاق های جلسات، کلاس های درس، سالن های سخنرانی، مراکز نظارت، سالن های نمایشگاه و مکان های دیگر.

2. س: چرا ساختار VGA3+9 به جای رایج تر 3+6 یا 3+4 انتخاب شد؟

پاسخ: انتخاب ساختار VGA{0}} عمدتاً به دنبال انتقال سیگنال پایدارتر و پشتیبانی کامل عملکردی است. هسته‌های سیم اضافی ارتباط DDC را قابل اعتمادتر می‌کنند و به نمایشگر اجازه می‌دهند تا با دقت توسط میزبان شناسایی شود و به طور خودکار با وضوح مطلوب پیکربندی شود. در همین حال، طراحی‌های متنوع‌تر هسته و اتصال به زمین نیز قابلیت کلی ضد تداخل کابل را افزایش داده است. به خصوص در انتقال مسافت‌های متوسط ​​و طولانی (مانند بیش از 5 متر) و سایت‌های مهندسی با محیط‌های پیچیده الکترومغناطیسی، ساختار 3+9 می‌تواند به طور قابل‌توجهی کیفیت سیگنال و پایداری بهتری نسبت به ساختار ساده‌شده ارائه دهد و خطرات سوسو زدن، اعوجاج یا ناتوانی در تشخیص تجهیزات را کاهش دهد.

3. س: گزینه های مختلفی برای طول کابل وجود دارد. چگونه باید طولی را که برای من مناسب است تعیین کنم؟

پاسخ: در انتخاب طول کابل مناسب باید به نکات زیر توجه کرد

فاصله فیزیکی واقعی: فاصله خط مستقیم-که باید بین دستگاه‌های اندازه‌گیری متصل شود را اندازه‌گیری کنید و یک حاشیه مشخص (مانند 10-30%) برای سیم‌کشی، خم شدن و سازماندهی رزرو کنید.

تضعیف سیگنال: به عنوان یک سیگنال آنالوگ، هر چه فاصله انتقال VGA بیشتر باشد، تضعیف سیگنال بیشتر است. اگرچه HD7001A از مس رایگان-اکسیژن- با خلوص بالا استفاده می‌کند و دارای محافظ خوبی است که می‌تواند به طور موثری تضعیف را کاهش دهد، همچنان برای اتصالات روزانه با مسافت کوتاه (1-3 متر) توصیه می‌شود. به طور کلی فاصله متوسط ​​(3 تا 15 متر) اعمال می شود. برای مسافت های طولانی (15-50 متر)، توصیه می شود قبل از خرید با تکنسین های ما مشورت کنید تا وضوح وضوح و الزامات کیفیت سیگنال را تأیید کنید.

اجتناب از افزونگی بیش از حد: کابل های بیش از حد طولانی نه تنها هزینه ها را افزایش می دهند، بلکه ممکن است باعث از دست دادن سیگنال و تداخل غیر ضروری شوند، در حالی که نامرتب به نظر می رسند.

ما خدمات سفارشی از 1 متر تا 50 متر را ارائه می دهیم. شما می توانید دقیقاً با توجه به نیازهای پروژه خاص انتخاب کنید.
