مشخصات عملکردی
کاربرد: رایانه شخصی، رایانه به پروژکتور، تلویزیون پلاسما، مانیتور LCD یا CRT، یا گیرنده صفحه تخت{0}}، چند رسانه ای با کیفیت بالا.
از اتصال داغ دستگاه های نمایشگر DVI پشتیبانی می کند.
وضوح تصویر تا 2560x1600/60Hz/1920x1080/120Hz.
فقط از سیگنال دیجیتال پشتیبانی می کند.
بسته بندی: کیسه PE
سفارشی: OEM ODM
توانایی تامین: 100000 قطعه/قطعه در ماه.
| پارامترها | ||||||
| مشخصات | مزایا | |||||
| هادی ها | 99.99٪ اکسیژن-مس آزاد | برای ارائه سیگنال دیجیتال با کیفیت-پایدار | ||||
| عایق (ژاکت داخلی) | HD{0}}PE | با استفاده از PE فوم شده به عنوان عایق، کیفیت تصویر را تضمین کنید و سیگنال تصویر را با ثبات انتقال دهید. | ||||
| اولین سپر | فویل 100% آلومینیومی | جلوگیری از صداهای فرکانس بالا و تداخل انرژی الکترومغناطیسی بیرونی | ||||
| سپر دوم | فویل 100% آلومینیومی | جلوگیری از صداهای فرکانس بالا و تداخل انرژی الکترومغناطیسی بیرونی | ||||
| سپر سوم | بند 95% AL+MG | برای حداکثر اجتناب از EMI و RFI | ||||
| عایق (ژاکت بیرونی) | ژاکت پی وی سی محیطی / آستین نایلونی محافظ. (رنگ اختیاری) | طول عمر طولانی؛ حفاظت خوب برای کابل؛ | ||||
| امن | ||||||
| ظاهر | نوع پوسته فلزی تزریقی پلاستیک، روی یا آلیاژ آلیاژی | محصول DVI CABLE با ظاهر زیبا و{0}}بالا | ||||
| رابط | روکش طلا | اطمینان از انتقال سیگنال برتر و طول عمر حداکثر عملکرد | ||||
| پیکربندی | پین 24+1 | کاملا مطابق با مشخصات DVI | ||||
| گواهینامه | RoHS، UL، CE | گواهینامه مجاز برای ایمنی و امنیت | ||||
| رنگ | مروارید طلایی، مشکی مات، نقره ای، طلایی، مشکی براق، چینی سفید، چینی سیاه، کرومل و موارد دیگر | تنوع رنگ و طراحی جذاب برای پاسخگویی به نیازهای مشتریان مختلف | ||||
| سنج موجود | 24/26/28/30AWG | AWG اختیاری است | ||||
| قطر بیرونی | 9.0 میلی متر، 8.0 میلی متر، 7.3 میلی متر، 6.0 میلی متر | AWG مطابق با قطر بیرونی است. | ||||
| 24AWG-9.0mm 26AWG-8.0mm | ||||||
| 28AWG-7.3mm 30AWG-6.0mm | ||||||
| نسخه ها و طول های موجود | V2.0 تا 40 متر (1-20 متر) اختیاری است | طول های مختلف برای استفاده های مختلف | ||||
| V1.4 تا 100 متر (1-50 متر) اختیاری است | ||||||
| برق | بسته بندی و تحویل | |||||
| کنترل کیفیت | عملیات بر اساس مقررات و قوانین ISO9001:2008 | جزئیات بسته بندی: پلی کیسه برای بسته بندی فردی و جعبه کارتن برای حمل و نقل کانتینر. یا به درخواست مشتری. | ||||
| ولتاژ | DC300V 5M Ohm/10ms | بندر: شن ژنگ | ||||
| مقاومت عایق | 10 میلیون دقیقه | زمان تحویل: | ||||
| تماس با مقاومت | حداکثر 2 اهم | مقدار (قطعه) | 500 - 2000 | 2001 - 5000 | 5001 - 8000 | >8000 |
| دمای کاری | -25 درجه -80 درجه | برآورد زمان (روز) | 14 | 17 | 21 | مورد مذاکره قرار گیرد |
| سرعت انتقال داده | حداکثر سرعت 10 گیگابیت بر ثانیه | |||||
| امپدانس دیفرانسیل | 100±10Ω (TDR) | |||||

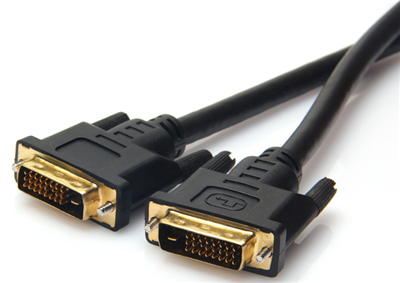

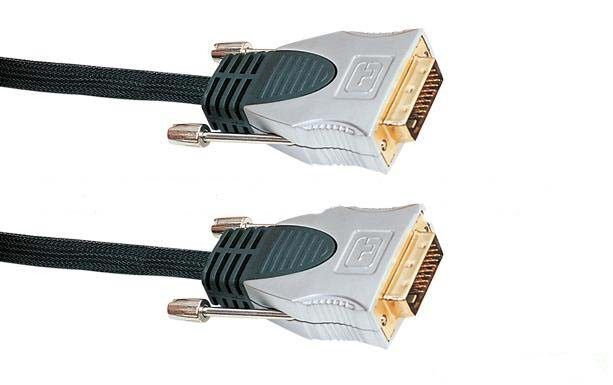

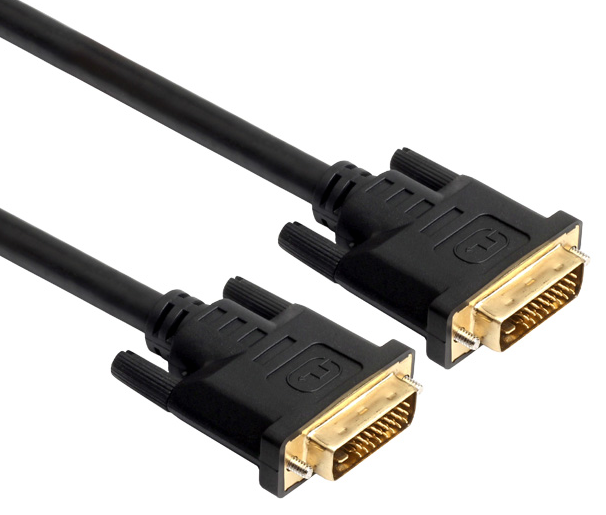

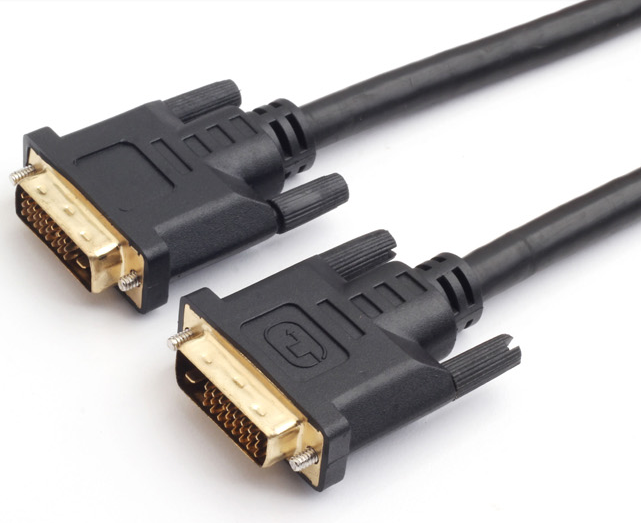

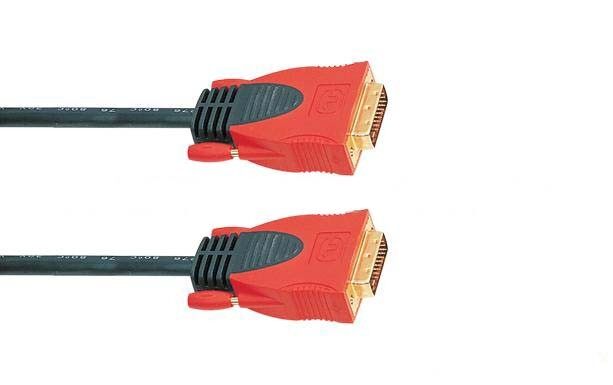

کابل DVI 24+1 (مدل: HD5001) یک تجربه انتقال سیگنال دیجیتال پایدار و کارآمد ایجاد میکند.

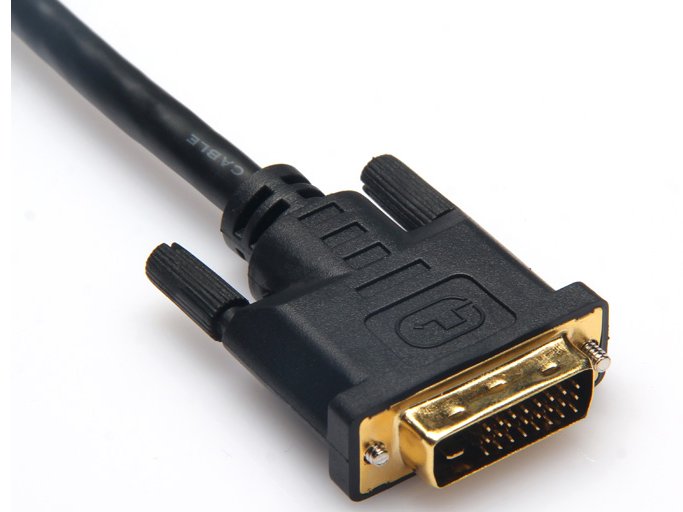

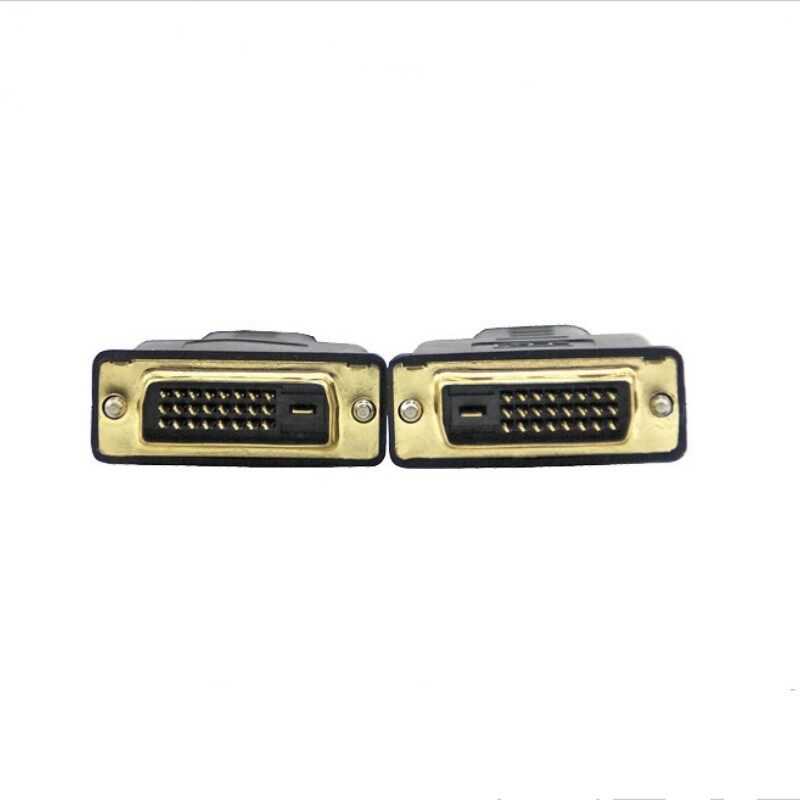

اتصال 1. 24طلای K-روکش شده، امپدانس کم و رسانایی بالا. از کانکتور DVI با روکش طلای 24 عیار 24+1 نر-به-(M TO M) (M TO M) با ضد اکسیداسیون قوی روی سطح تماس، کاهش تلفات انتقال سیگنال را تا بیش از 30 درصد، تضمین اتصال پایدار حتی پس از استفاده طولانی مدت. لایه آبکاری طلا به ضخامت 0.2μm است که بسیار فراتر از استاندارد صنعتی است. این دستگاه با رابطهای مختلف دستگاه DVI{14}D سازگار است و از مشکل تماس ضعیف ناشی از وصل و قطع مکرر جلوگیری میکند.
2. رسانای مسی آزاد-اکسیژن با خلوص بالا، اعوجاج صفر در انتقال سیگنال. هادی از 99.99٪-اکسیژن-مس آزاد با خلوص بالا (OFC) ساخته شده است، و در چندین قطر سیم 24/26/28/30AWG (سفارشی شده بر اساس طول و الزامات انتقال) موجود است، و نرخ انتقال سیگنال دیجیتال تا 4.95Gbps را تضمین می کند. از وضوح فوق العاده 2560x1600@60Hz{16}}و وضوح بالا پشتیبانی میکند، که الزامات سختگیرانه دستگاههای نمایشگر حرفهای{17}}برای کیفیت تصویر را برآورده میکند.
3. ساختار محافظ سه گانه، پیشرو در قابلیت ضد تداخل-در صنعت. این یک طرح محافظ سه گانه از فویل آلومینیومی (AL) + لایه Myla (ML) + مش بافته شده را اتخاذ می کند، که به طور موثر تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) را مسدود می کند. حتی در محیطهای پیچیده صنعتی یا سناریوهایی با چندین دستگاه متمرکز، همچنان میتواند اطمینان حاصل کند که تصویر فاقد دانههای برف و سوسو میباشد. به ویژه برای نیازهای پایداری تجهیزاتی که برای مشتریان نهایی B- مطابقت دارند، مناسب است.
4. قالبگیری تزریقی یکرنگ-یک تکه- با دوام 50% افزایش یافته است. ظاهر یک فرآیند قالبگیری تزریقی یکرنگ-یک تکه- بدون درز در محل انتقال بین اتصال و سیم است. استحکام کششی به 15 کیلوگرم می رسد و عمر خمش بیش از 10000 بار است. میتواند دمای محیطی از -20 درجه تا 70 درجه را تحمل کند، با شرایط سخت در حملونقل عمدهفروشی و تدارکات آفلاین سازگار شود و هزینههای نگهداری پس از فروش را کاهش دهد.
عملکردهای محصول: کابل DVI 24+1 با چندین سناریو سازگار است و مطابقت دارد
1. نیازهای حرفه ای
پشتیبانی از وضوح فوق العاده-- با کیفیت بالا، دستگاههای نمایشگر اصلی را پوشش میدهد
از بالاترین رزولوشن 2560x1600@60Hz (WQXGA) و 1920x1080@120Hz (نرخ تازهسازی فول اچدی) پشتیبانی میکند، کاملاً با رایانههای شخصی، پروژکتورها، تلویزیونهای پلاسما، مانیتورهای LCD/CRT، گیرندههای صفحه تخت و سایر دستگاهها، مانیتورها و سایر دستگاهها به طور گسترده استفاده میشود. و سناریوهای دیگر
2. وصل و بازی، پشتیبانی از عملکرد اتصال داغ
نیازی به نصب درایور نیست. از تعویض داغ-دستگاههای نمایشگر DVI پشتیبانی میکند و از عدم وجود صفحه سیاه یا تأخیر در هنگام تعویض دستگاه اطمینان میدهد. این کار تجربه کاربری نهایی را برای فروشندگان تجارت الکترونیکی و نمایندگان برند بهبود میبخشد و به ویژه برای سناریوهایی که دستگاههای نمایشگر نیاز به تعویض مکرر دارند، مناسب است.
3. همه{1}}انتقال سیگنال دیجیتال از دست دادن سیگنال آنالوگ را حذف می کند
این فقط سیگنالهای دیجیتال را ارسال میکند و از افت کیفیت تصویر در طول فرآیند تبدیل دیجیتالی-به-آنالوگ جلوگیری میکند. در مقایسه با کابلهای آنالوگ مانند VGA، جزئیات تصویر واضحتر و رنگها واقعیتر هستند و نیازهای صنایع با نیازهای بالا برای دقت تصویر، مانند ماشینهای تبلیغاتی و نمایشگرهای پزشکی را برآورده میکنند.
4. سفارشیسازی کامل-مشخصات، به گونهای انعطافپذیر با سناریوهای مختلف سازگار شده است
گزینه های طول: 1-20 متر (3-50 فوت) برای پوشش کامل. فواصل کوتاه برای اتصالات دستگاه های رومیزی مناسب است، در حالی که فواصل طولانی نیازهای سیم کشی فضاهای بزرگ مانند اتاق جلسات و سالن های نمایشگاه را برآورده می کند. قطر سیم اختیاری: 7.3mm/8.0mm/9.0mm/10.5mm. بر اساس فاصله انتقال و محیط انتخاب کنید (برای فواصل طولانی، توصیه می شود یک قطر سیم با ضخامت 10.5 میلی متر برای افزایش پایداری سیگنال انتخاب کنید).
گزینههای رنگ: مشکی پیشفرض، از سفارشیسازی OEM/ODM (مانند سفید، خاکستری) پشتیبانی میکند، بستهبندی شخصیشده و الزامات ظاهری نمایندگان برند را برآورده میکند.
کنترل کیفیت: از مواد اولیه تا محصولات نهایی، کنترل کیفیت دقیق تضمین می شود
بازرسی کامل-کیفیت فرآیند، مطابق با استانداردهای بینالمللی
بازرسی مواد اولیه: هر دسته از اتصالات -مس بدون اکسیژن، پوست بیرونی PVC و طلا- دارای گواهینامه حفاظت از محیط زیست ROHS با محتوای فلزات سنگین زیر 0.1ppm است.
فرآیند تولید: تجهیزات اکستروژن خودکار، بافندگی و قالب گیری تزریقی اتخاذ شده است. نیروی درج و استخراج اتصال در 3-5 کیلوگرم کنترل می شود تا از اتصال پایدار بدون آسیب رساندن به رابط تجهیزات اطمینان حاصل شود.
تست محصول نهایی: 100٪ تست انتقال سیگنال را با موفقیت با نرخ نقص در 0.1٪ کنترل می کنند.
2. ظرفیت تولید پایدار و تحویل سریع
با ظرفیت تولید ماهیانه 100000 قطعه، از تولید آزمایشی کوچک-دسته ای (حداقل مقدار سفارش 100 قطعه) و سفارشات در مقیاس بزرگ پشتیبانی می کند. محصولات موجود در انبار ظرف 48 ساعت ارسال میشوند، و محصولات سفارشیشده به سرعت در عرض 7 تا 15 روز تحویل داده میشوند و نیازهای گردش موجودی فروشندگان{10}تجارت الکترونیک و عمدهفروشان آفلاین را برآورده میکنند.
3. بسته بندی سازگار با محیط زیست-و تضمین پس از فروش-
این بسته بندی ساده را در کیسه های پلی اتیلن (پشتیبانی از جعبه های رنگی سفارشی / بسته بندی OEM) برای کاهش هزینه های حمل و نقل اتخاذ می کند. ما خدمات گارانتی یک ساله و جایگزینی رایگان برای آسیبهای غیر انسانی- ارائه میدهیم و اطمینان میدهیم که مشتریان نهایی هنگام خرید هیچ نگرانی ندارند.
چرا کابل DVI 24+1 ما را انتخاب کنید؟
B{0}}تطبیق تجهیزات انتهایی: محافظ سهگانه + هادیهای مسی با خلوص{{2} بالا برای اطمینان از پایداری در محیطهای صنعتی و کاهش نرخ خرابی تجهیزات.
-فروشندگان تجارت الکترونیکی: مشخصات کامل موجود در انبار، ارسال سریع، پشتیبانی از حمل و نقل کاهشی، برآورده کردن نیازهای خریداران در پلتفرم هایی مانند آمازون و eBay.
نماینده برند: ما خدمات OEM/ODM، سفارشی سازی آرم ها و بسته بندی ها را برای ایجاد محصولات برند متمایز و افزایش رقابت در بازار ارائه می دهیم.
